Kaméra Imaging Termal Dijelaskeun

Kaméra pencitraan termal nyaéta alat anu narjamahkeun énérgi termal (panas) kana cahaya anu katingali pikeun nganalisis objék atanapi pamandangan anu tangtu. Gambar anu dihasilkeun katelah thermogram sarta dianalisis ngaliwatan prosés nu disebut thermography. Kaméra pencitraan termal mangrupikeun alat canggih anu ngolah gambar anu dicandak sareng ningalikeunana dina layar. Gambar ieu tiasa dianggo pikeun diagnosis langsung atanapi diolah ku parangkat lunak khusus pikeun évaluasi salajengna, akurasi sareng kaluaran laporan. Kaméra pencitraan termal nyandak pangukuran suhu ka tingkat salajengna; tinimbang meunang angka pikeun suhu anjeun meunang gambar némbongkeun béda suhu permukaan hiji.

Naon Anu Ditingali Kaméra Imaging Termal?
Cahaya katingali nyaéta naon anu urang tingali di sabudeureun urang unggal dinten. Ieu mangrupikeun hiji-hijina bagian tina spéktrum éléktromagnétik anu tiasa urang tingali. Cahaya katingali ngan ukur nyéépkeun daérah leutik dina spéktrum éléktromagnétik sareng radiasi infra red (IR) ngagambarkeun persentase anu langkung ageung. Upami urang hoyong ningali naon anu lumangsung di bagian spéktrum anu sanés, urang peryogi alat khusus.
Sadaya obyék nyerep, ngagambarkeun sareng kadang-kadang ngirimkeun énergi dina tingkat anu béda. Bahan anu béda bakal masihan énergi panas atanapi tiis dina tingkat anu béda. Énergi ieu anu tiasa dideteksi ku alat infra red sareng ditampilkeun salaku gambar.

Aplikasi sareng Pamakéan Kaméra Imaging Termal
Asalna dikembangkeun pikeun panggunaan militér nalika Perang Koréa, kaméra pencitraan termal parantos hijrah ka widang sanés sareng mendakan seueur kagunaan. Patugas pemadam kebakaran nganggo aranjeunna pikeun ningali ngaliwatan haseup, mendakan jalma sareng ngalokalkeun hotspot seuneu. Penegak hukum ngagunakeun téknologi pikeun ngatur kagiatan panjagaan, milarian sareng nangkep tersangka, nalungtik TKP sareng ngalaksanakeun operasi milarian sareng nyalametkeun. Teknisi pangropéa garis listrik mendakan sambungan sareng bagian anu panas teuing pikeun ngaleungitkeun poténsial gagal. Dimana insulasi termal janten lepat, teknisi konstruksi gedong tiasa ningali bocor panas pikeun ningkatkeun efisiensi pendinginan atanapi pemanasan. Kagiatan fisiologis, kayaning muriang, dina manusa jeung sato getih haneut lianna ogé bisa diawaskeun ku imaging thermographic. Éta ogé alat umum anu dianggo ku inspektur bumi.

Fitur kaméra Imaging termal
Kaméra pencitraan termal tiasa dipésér kalayan minimum fitur anu ngan ukur maca suhu crosshair pusat tetep dina tampilan atanapi nganggo sababaraha fitur anu ngamungkinkeun pamaké pikeun milih sababaraha crosshairs anu tiasa dipindah-pindahkeun sareng ngagambar perbandingan antara aranjeunna pikeun nunjukkeun luhur, rendah sareng luhur. hawa rata dina tampilan. Kaméra pencitraan termal gaduh sababaraha palet warna anu tiasa dipilih ku pangguna, sapertos hideung / bodas, beusi atanapi katumbiri. The palette beusi paling ilahar dipake ku inspectors imah. Palet hideung/bodas mantuan ngaidentipikasi detil ngeunaan hiji gambar, sarta palette katumbiri boga sensitipitas termal pangalusna pikeun mintonkeun béda dina suhu. Tempo gambar sampel di handap sababaraha palettes warna.

Naon Anu Dipilarian dina Kaméra Pencitraan Termal
Aya sababaraha komponén anu nyumbang kana kualitas sareng biaya kaméra pencitraan termal. Dua faktor anu paling penting nyaéta résolusi detéktor sareng sensitipitas termal.
Resolusi detektor ngajelaskeun jumlah piksel. Résolusi anu paling umum nyaéta 160 x 120, 320 x 240 sareng 640 x 480 piksel. Detektor 320 x 240 ngahasilkeun gambar anu diwangun ku 76,800 piksel. Kusabab unggal piksel boga suhu pakait sareng eta nyaeta 76,800 titik data suhu. Résolusi anu langkung luhur ogé ngahasilkeun gambar anu langkung jelas.
Sensitipitas termal mangrupikeun bédana suhu pangleutikna anu tiasa dideteksi ku kaméra. Sensitipitas 0.05° hartina kaméra bisa ngabedakeun antara dua surfaces kalawan ukur lima hundredths tina bédana suhu darajat.
Faktor penting séjén anu kedah dipertimbangkeun nyaéta kisaran suhu kaméra pencitraan termal. Rentangna nyarioskeun naon suhu minimum sareng maksimum anu tiasa diukur ku kaméra (-4 ° F dugi ka 2200 ° F has).
Pikeun ménta gambar termal pangalusna pikeun nganalisis, aya opat pangaluyuan nu bisa dilakukeun pikeun paling kaméra: fokus, parobahan setting emissivity, parobahan suhu reflective tur tuning termal. Unggal panyesuaian ieu kedah dipertimbangkeun nalika milih kaméra pencitraan termal.
Sapertos kaméra standar, lensa kaméra pencitraan termal kedah difokuskeun pikeun ningkatkeun kajelasan gambar. Kaseueuran kaméra tiasa dipokuskeun ku cara malikkeun lensa. Kaméra anu langkung canggih gaduh pokus tombol-tombol.
Émisivitas nyaéta jumlah radiasi anu dipancarkeun tina hiji obyék dibandingkeun sareng émisi radiasi anu sampurna nalika duanana dina suhu anu sami. Nyaluyukeun émisi penting nalika ngukur suhu atanapi nalika ngabandingkeun suhu dua objék anu béda. Henteu sakabéh kaméra ngidinan pamaké pikeun input suhu reflective.
Setelan suhu reflective ngamungkinkeun pamaké pikeun ngimbangan suhu objék sabudeureun reflecting on hiji obyék. Sapertos émisivitas, suhu reflektif penting nalika ngukur suhu atanapi ngabandingkeun suhu dua objék. Henteu sakabéh kaméra ngidinan pamaké pikeun input suhu reflective.
Tuning termal kaméra ngalibatkeun nyaluyukeun bentang atawa rentang suhu nu kaméra ningali dina modeu nempoan manual. Modeu manual ngamungkinkeun pamaké pikeun nyaluyukeun bentang ka rentang nu dipikahoyong, sarta kaméra bakal salawasna nembongkeun rentang suhu ieu. Ngagunakeun mode manual pangalusna lamun dipaké pikeun mawa kaluar béda suhu objék keur ditempo.

Thermal Imaging Kaméra Watesan
Kusabab énergi termal tiasa dipantulkeun tina permukaan anu ngagurilap, kaméra pencitraan termal henteu tiasa ningali tina kaca. Kaméra pencitraan termal tiasa dianggo pikeun ngumpulkeun inpormasi ngeunaan jero
 tina témbok, tapi maranéhna teu bisa ningali ngaliwatan tembok. Éta ogé penting pikeun terang yén kaméra pencitraan termal henteu kedah dianggo salaku hiji-hijina faktor anu mutuskeun yén aya masalah. Ngagunakeun instrumen sejenna kudu salawasna dipake pikeun mastikeun masalah.

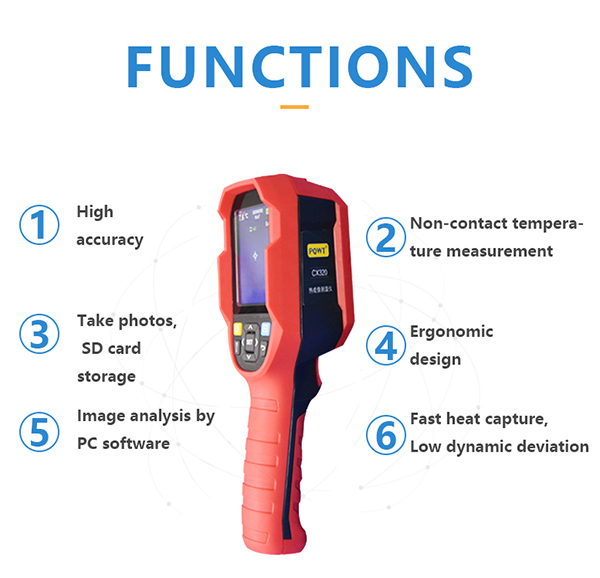

PQWT CX320 Thermal Imaging kaméra
